ACP sayfası ile ACP paneli arasındaki fark nedir?

Kaplama, tabela veya iç mekan düzenlemesi için panel sistemlerini belirlerken mimarlar ve satın alma ekipleri düzenli olarak şu terimlerle karşılaşıyor: ACP sayfası ve ACP panelii . Her iki kısaltma da aynı harfleri paylaşsa da ürün formatı, üretim yöntemi ve uygulama kapsamı açısından anlamlı derecede farklı anlamlar taşırlar. Bir seçim yapmadan önce bu ayrımı anlamak önemlidir. Çok Fonksiyonlu A2 B1 PE Alüminyum Kompozit Panel (ACP) Üretim Hattı , çünkü seçeceğiniz hattın, üretmeyi düşündüğünüz ürün kategorisine uygun ölçekte olması gerekir. Bu makale terminolojiyi açıklığa kavuşturuyor, iki ürün formunu ayıran teknik özellikleri açıklıyor ve yangına dayanıklı A2 sınıfı ve B1 sınıfı hatlar da dahil olmak üzere modern üretim ekipmanlarının her iki pazara aynı anda nasıl hitap ettiğini gösteriyor.

ACP Sayfası ve ACP Paneliinin Tanımlanması: Temel Ayrım

Yapı malzemeleri sektöründe, ACP sayfası üretim hattından çıkan ham, işlenmemiş kompozit malzemeyi ifade eder - bir çekirdek malzemeye (PE, FR mineral veya A2 yanmaz dolgu) bağlanmış iki alüminyum kaplamadan oluşan sürekli bir rulo veya düz kesilmiş levha. Levha temel malzemedir. bir ACP panelii aksine, kesilmiş, yönlendirilmiş, katlanmış ve dönüş veya çerçeveleme sistemleriyle donatılmış, böylece doğrudan bir binanın cephesine veya iç alt katmanına monte edilebilen fabrikasyon bir ünitedir. Pratik satın alma dilinde, alt imalat için satın alan alıcılar genellikle "ACP levhası" belirtirken, kuruluma hazır giydirme cephe üniteleri satın alanlar "ACP paneli" belirtir.

Çekirdek malzemenin derecelendirilmesi, her iki ürün biçiminde de en önemli spesifikasyondur. Standart PE çekirdekli levhalar, EN 13501-1 uyarınca C veya D sınıfı yanıcılık sınıflandırmasına sahiptir; B1 sınıfı yangına dayanıklı ACP B sınıfına veya daha iyisine ulaşır (sınırlı yanıcılık); ve A2 sınıfı yanmaz ACP A2 sınıfına ulaşır, bu da malzemenin yangında ihmal edilebilir düzeyde yakıt katkısı sağladığı anlamına gelir. Çoğu Avrupa, Orta Doğu ve Asya pazarındaki düzenleyici gereklilikler artık belirli bina yüksekliklerinin üzerindeki dış kaplama için A2 veya B1 sınıflandırmasını zorunlu kılıyor ve bu da özel yangına dayanıklı ACP üretim hatlarına önemli yatırım yapılmasına yol açtı.

ACP Üretim Hatları Her İki Ürün Formunu Nasıl Oluşturur?

A Çok Fonksiyonlu A2 B1 PE Alüminyum Kompozit Panel (ACP) Üretim Hattı temel tabakayı oluşturan yukarı akış ekipmanıdır. Alüminyum kaplama açıcıları, ön işlem istasyonlarını, bir çekirdek ekstruderini (PE veya mineral dolgulu bileşikler için), bir laminasyon/presleme bölümünü, bir soğutma konveyörünü ve hassas bir dilme ve boy kesme sistemini birleştirir. A2 konfigürasyonlarında, inorganik dolgu malzemeleri termoplastik PE ile aynı şekilde eritilerek işlenemediğinden, ekstruder önceden hazırlanmış yanmaz mineral çekirdekler için bir rulo bağlama istasyonuyla değiştirilir veya desteklenir.

Ekipman adındaki "çok işlevli" kelimesi, her ürün sınıfı için tamamen ayrı makineler gerektirmek yerine, tek bir hattın, çekirdek besleme ünitesi ve laminasyon sıcaklığı parametrelerini ayarlayarak PE, B1 ve A2 çekirdek malzemeleri arasında geçiş yapabileceğini belirtir. Bu esneklik ticari açıdan önemlidir: üreticiler, tabela için standart PE'den yüksek katlı cephe kaplaması için A2'ye kadar, sermaye yatırımını tekrarlamadan farklı düzenleyici pazarlara hizmet edebilirler.

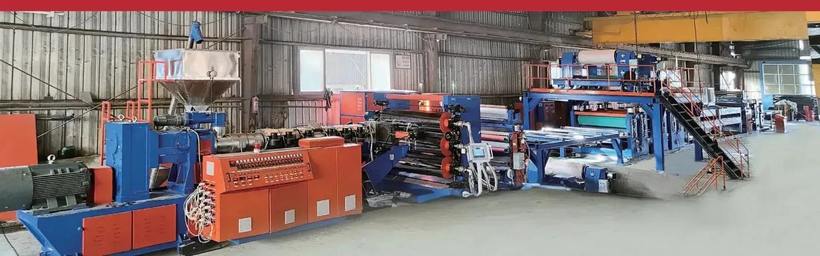

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. tarafından üretilen Çok Fonksiyonlu A2 B1 PE Alüminyum Kompozit Panel Üretim Hattı.

Yukarıda gösterilen hat, ekstruder/laminasyon bölümünü (solda), hassas rulo pres ve yapıştırma bölümünü (ortada) ve kesme ve çıkarma konveyörünü (sağda) birleştirir. Kompakt düzenleme, istasyonlar arasındaki malzeme taşıma işlemini en aza indirerek doğrudan bağlantı tutarlılığını artırır ve yüksek katlı cephe uygulamalarına yönelik hem B1 sınıfı hem de A2 sınıfı ürünler için kritik bir kalite parametresi olan tabakalar arası delaminasyon riskini azaltır.

3D Açıklamalı Diyagram: ACP Sayfa Katmanı Yapısı

Aşağıdaki izometrik diyagram, çok işlevli bir ACP üretim hattı tarafından üretilen standart bir alüminyum kompozit levhanın iç katman yığınını göstermektedir. Bu kesiti anlamak, yangın sınıflandırmasının PE, B1 ve A2 sınıfları arasında neden bu kadar önemli farklılık gösterdiğini anlamak açısından temel önemdedir.

Yukarıdaki izometrik kesit, tüm ACP ürünlerinde ortak olan üç parçalı yapıyı ortaya koymaktadır: bir üst yüzey kaplaması (tipik olarak PVDF veya PE boya), iki ince alüminyum kaplama ve merkezi çekirdek malzemesi. Çekirdek, kaliteler arasındaki temel farktır: standart PE çekirdekler hafif ve esnektir ancak yanıcıdır, B1 mineral dolgulu çekirdekler, tutuşmayı yavaşlatan yangın geciktirici katkı maddeleri içerir ve büyük ölçüde mineral hidroksitler veya kalsiyum silikattan oluşan A2 inorganik çekirdekler, aleve maruz kaldığında önemli miktarda yanıcı gaz salmaz. Gösterilen 3 ila 6 milimetrelik toplam kalınlık, cephe sınıfı ürünler için standarttır; daha kalın levhalar genellikle yapısal veya yüksek etkili uygulamalar için ayrılmıştır. Kaplama katmanı, yalnızca birkaç mikron kalınlığında olmasına rağmen, hem renk dayanıklılığını (PVDF kaplamalar genellikle 10 yıllık tebeşir direncini garanti eder) hem de panel yüzeyindeki ilk yanıcılık katkısını belirler. Bu katmanlı yapının tanınması, satın alma ekiplerinin bir ACP üretim hattı üreticisinden kaynak alırken yüzey ölçüsü, çekirdek bileşimi ve kaplama spesifikasyonu hakkında doğru soruları sormasına yardımcı olur.

Küresel Pazar Talebi: A2 ve B1 Yangına Dayanıklı ACP Büyümesi

2010'lu yıllarda pek çok ülkede meydana gelen büyük cephe yangını olaylarının ardından, dünya çapındaki düzenleyici kurumlar kaplama yanıcılık gerekliliklerini giderek sıkılaştırdı. Birleşik Krallık'ın 2022 Bina Güvenliği Yasası, 11 metrenin üzerindeki tüm yeni konut binaları için A2 sınıfı kaplamayı zorunlu kılmaktadır. Benzer kurallar artık Almanya'da (MBO Musterbauordnung, 7 katın üzerinde A2 sınıfı), BAE'de (Dubai Sivil Savunma Genelgesi No. 7/2013) ve Avustralya'da (NCC 2022, Madde C2D8) geçerlidir. Bu mevzuat değişiklikleri ACP üretim ekonomisini temelden yeniden şekillendirdi: A2 ve B1 hatlarına olan talep önemli ölçüde artarken, standart PE kapasitesi yüksek katlı segmentlerde artan kısıtlamalarla karşı karşıya kalıyor.

Yukarıdaki yatay çubuk grafik, 2024 itibarıyla yangına dayanıklılık derecesine göre tahmini küresel ACP pazar kompozisyonunu yansıtmaktadır. B1 yangın geciktirici kalite yaklaşık %34 ile en büyük paya sahiptir Bina yönetmeliklerinin güncellendiği ancak tam A2 talimatlarının henüz evrensel olmadığı Orta Doğu, Güneydoğu Asya ve Doğu Avrupa'da güçlü bir şekilde benimsenmesinin etkisiyle. A2 sınıfı ACP, Birleşik Krallık, Almanya ve İskandinav pazarlarının yanmazlık gerekliliklerini zorunlu kılmasıyla, 2017 öncesindeki %10'un altında dramatik bir artışla yaklaşık %28'lik bir paya yükseldi. Standart PE-çekirdek ACP %26'lık bir paya sahiptir ve büyük ölçüde tabela, iç mekan uygulamaları ve cephe yüksekliği düzenlemelerinin henüz daha yüksek dereceler gerektirmediği pazarlarda yoğunlaşmıştır. Geriye kalan %12'lik kısmı alüminyum petek ve özel kompozit ürünler oluşturuyor ve birinci sınıf cephe ve havacılık-bitişik uygulamalara hizmet ediyor. Talep dağılımındaki bu değişim, modern ACP ekipman üreticilerinin tek bir platformda PE, B1 ve A2 üretim modları arasında geçiş yapabilen çok işlevli hatlar geliştirmesinin temel nedenidir.

Teknik Özellikler: Çok Fonksiyonlu Bir ACP Hattının Sunması Gerekenler

A2, B1 ve PE kalitelerini aynı anda işlediğini iddia eden bir üretim hattının birçok zorlu teknik gereksinimi karşılaması gerekir. Alüminyum yüzey ile çekirdek arasındaki bağlanma mukavemeti, çekirdek tipine bakılmaksızın sürekli olarak 120 N/25 mm'yi (GB/T 17748 veya EN 1396'ya göre soyulma mukavemeti) aşmalıdır. PE kaliteleri için hat hızı tipik olarak 8-15 m/dak'dır; A2 rulo bağlama, inorganik çekirdeklere yeterli yapışmayı sağlamak için gerekli olan daha yüksek laminasyon basınçları nedeniyle 4-8 m/dak hızında daha yavaş çalışabilir. Genişlik kapasitesi, uluslararası kaplama standartlarına uyum sağlamak için genellikle 1.220 mm ila 1.600 mm arasında değişir.

Çekirdek kalınlığı kontrolü bir diğer kritik parametredir: A2 sınıfı bir levhanın genişliği boyunca -0,1 mm'yi aşan değişiklikler, özellikle geniş formatlı panel sistemlerinde kurulumdan sonra görünür yüzey dalgalanmasına neden olur. Bu, hem hassas yuvarlanma aralığı sensörlerini hem de laminasyon presinin gerçek zamanlı geri bildirim kontrolünü gerektirir. PVDF kaplı kaplamalar için laminasyon çizgisinin genişliği boyunca sıcaklık homojenliği -3 santigrat derece içinde tutulmalıdır, çünkü sıcaklık değişimleri farklı termal genleşmeye neden olur ve bu da bükülme veya bükülme ile sonuçlanır.

Yukarıdaki sütun grafiği, çok işlevli bir ACP hattındaki PE, B1 ve A2 üretim modları için tipik çalışma hızı aralıklarını karşılaştırmaktadır. Standart PE üretimi en yüksek hızlara ulaşır (8-15 m/dak) çünkü termoplastik ekstrüzyon ve birleştirme, daha hızlı verimi tolere eden iyi optimize edilmiş sürekli bir işlemdir. B1 yangın geciktirici kaliteleri, mineral dolgulu PE bileşiklerinin daha yüksek viskozitesi, tam yapışkan bağ oluşumunu sağlamak için laminasyon ağzında ilave kalma süresi gerektirdiğinden 6-12 m/dak hızında çalışır. A2 yanmaz kaliteler en düşük hızları (4-8 m/dak) gerektirir çünkü sert inorganik çekirdek levhaların alüminyum kaplamalara yuvarlanarak yapıştırılması, yapışkan arayüzde katmanlara ayrılmayı önlemek için sürekli yüksek temas basıncı ve dikkatli sıcaklık yönetimi gerektirir. Laminasyon mühendisliğinde verim ve kalite doğrudan bağlantılı olduğundan, her üç sınıfta da aynı hızı talep eden ekipman tedarikçilerinden, nominal hızda belgelenmiş yapışma mukavemeti testi sonuçları istenmelidir. Her üç kaliteyi de gerçekten karşılayan çok işlevli bir hat, basit bir parametre değişikliği değil, önemli bir mühendislik başarısıdır.

Radar Karşılaştırması: PE vs B1 vs A2 Sınıfı Performans Nitelikleri

Doğru ACP kalitesinin seçilmesi, birden fazla performans boyutunun aynı anda dengelenmesini gerektirir. Aşağıdaki radar şeması PE, B1 ve A2 sınıflarını altı temel özellik açısından karşılaştırmaktadır: yangın güvenliği, ağırlık verimliliği, düzlük, işleme kolaylığı, maliyet rekabetçiliği ve mevzuata uygunluk aralığı. Tüm eksenlerde en yüksek puanı alan tek bir kalite yoktur; bu nedenle, üç kalitenin tümünü tek bir üretim hattında üretebilen üreticiler yapısal bir rekabet avantajına sahiptir.

Radar diyagramı, PE-çekirdek ACP'nin ağırlık verimliliği, işleme kolaylığı ve maliyet açısından rekabetçilik açısından en yüksek puanları aldığını açıkça göstermektedir; bu da onun yangın düzenlemelerinin izin verdiği iç mekan, tabela ve alçak katlı uygulamalarda devam eden hakimiyetini açıklamaktadır. A2 sınıfı ACP, yangın güvenliği ve mevzuata uygunluk alanında kararlı bir şekilde lider konumdadır Bu da onu katı yanmazlık kurallarına tabi olan herhangi bir proje için tercih edilen spesifikasyon haline getiriyor. B1 sınıfı ürünler çoğu eksende orta noktada yer alır ve standart PE'ye göre geliştirilmiş yangın performansı ile A2'ye kıyasla daha iyi işlenebilirlik ve daha düşük maliyet arasında bir denge sunar. Düzlük puanları, her iki sınıfın da zorunlu kıldığı hassas laminasyon gerekliliklerini yansıtacak şekilde, B1 ve A2 arasında yakın bir şekilde toplanmıştır. PE (%95) ve A2 (%50) arasındaki işleme kolaylığı farkı, çok işlevli üretim hatlarının A2 moduna geçerken neden daha karmaşık kontroller gerektirdiğini açıklıyor: daha yavaş hızlar, daha yüksek laminasyon basınçları ve daha sıkı sıcaklık toleranslarının tümü, yalnızca PE hattının gerektirdiğinden daha gelişmiş otomasyon ve sensör entegrasyonu gerektirir.

Üretim Hattı Teknolojisi Trendi: Akıllı Kontrollerin Benimsenmesi

Son on yılda ACP üretim hattı mühendisliğindeki en önemli değişim, dijital izleme ve akıllı kontrol sistemlerinin entegrasyonu olmuştur. İlk ACP hatları sabit parametreli PLC kontrolüne dayanıyordu; modern çok işlevli hatlar, gerçek zamanlı kalınlık ölçümünü (lazer veya beta ışın sensörleri kullanarak), alüminyum kaplama rulo açma istasyonlarında gerilim kontrolünü, laminasyon rulolarının kapalı döngü sıcaklık düzenlemesini ve otomatik kalite reddetme kapılarını içerir. Bu yetenekler kozmetik yükseltmeler değildir; parametre sapmalarını PE üretimine göre çok daha az affeden A2 sınıfı bağlanmanın tutarlılığını doğrudan etkilerler.

Çizgi grafik, 2015'ten 2025'e kadar yeni ACP hat kurulumlarında akıllı kontrol sistemlerinin hızla benimsenmesini gösteriyor. 2015 yılında kurulan yeni hatların yalnızca %10'unda kapalı döngü dijital süreç izleme özelliği bulunuyordu ; 2023 yılına gelindiğinde bu rakam %72'ye yükseldi ve tahmini 2025 penetrasyonu %85'e ulaştı. Bu hızlanmaya birleşen üç güç yol açtı: A2 sınıfı üretimin artan kalite gereksinimleri, uluslararası düzlük ve katmanlara ayırma standartlarının sıkılaştırılması (GB/T 17748 revizyon döngüleri gibi) ve endüstriyel algılama ve PLC donanımının düşen maliyeti. Bugün çok işlevli hatlara yatırım yapan üreticiler neredeyse evrensel olarak servo gerilim kontrolünü, lazer kalınlık ölçüm cihazlarını ve kaliteye özel parametre setlerini saklayan, PE, B1 ve A2 üretim modları arasında hızlı ve tekrarlanabilir geçişlere olanak tanıyan tarif tabanlı HMI sistemlerini belirliyor. Halen manuel parametre ayarına dayanan hatlar, A2 kaliteleri üretirken giderek artan bir kalite dezavantajına sahiptir.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Temel Yetenekler

Zhangjiagang Hongyang Machinery Equipment Co., Ltd., metal kompozit malzemeler için akıllı ekipmanların Ar-Ge'si ve üretiminde uzmanlaşmış, küresel inşaat malzemeleri endüstrisine sistematik çözümler sunan ulusal bir kuruluştur. Mimari Dekorasyon için Yanmaz Metal Kompozit Paneller standardının taslak hazırlama birimi ve Çin Yapı Malzemeleri Federasyonu Metal Şubesi'nin daimi konsey üyesi olarak şirket, endüstri standartları ekosistemi içinde tanınmış bir konuma sahiptir.

Şirketin temel ürün portföyü üç ana teknolojik sistemi kapsamaktadır: yangına dayanıklı alüminyum kompozit panel üretim hatları, alüminyum petek çekirdek makineleri ve alüminyum petek çekirdekli metal kompozit panel üretim hatları ve çok işlevli özelleştirilmiş metal kompozit panel üretim hatları. Bu sistemler toplu olarak A2 ve B1 sınıfı yangına dayanıklı malzeme hatları, 3D alüminyum çekirdekli metal kompozit panel ekipmanı ve tüm alüminyum petek serisi üretim platformları dahil olmak üzere 12 kategorideki üst düzey üretim hatlarını kapsamaktadır.

Aşağıdaki patent sertifikası - Haziran 2018'de verilen buluş patenti ZL 2016 1 0789112.9 - şirketin mucitler Zhu Peng ve Zhu Liangcai tarafından geliştirilen çok işlevli metal kompozit panel üretim hattını ve üretim sürecini kapsamaktadır. Bu patent, A2, B1 ve PE üretim sınıfları için gereken çeşitli çekirdek malzemeleri tek bir hattın işlemesine olanak tanıyan tescilli mühendislik iyileştirmelerini yansıtmaktadır.

Buluş Patent Sertifikası No. ZL 2016 1 0789112.9 - Çok Fonksiyonlu Metal Kompozit Panel Üretim Hattı ve Prosesi, Haziran 2018'de verilmiştir.

Uygulama Senaryoları: ACP Sayfası ve Panel Spesifikasyonunun Önemli Olduğu Yerler

Levha-panel ayrımı yalnızca akademik değildir; doğrudan satın alma, lojistik ve kalite kontrol sonuçlarına da sahiptir. Bir imalathane, bir üretim hattı üreticisinden veya distribütöründen ACP levha satın aldığında, düz levhalar (genellikle 1.220 mm x 2.440 mm veya 1.600 mm'ye kadar sürekli rulo genişlikleri) alır ve bunları daha sonra CNC yönlendirme makineleri ve abkant presler kullanarak yönlendirir, katlar ve çerçeveler. Levhanın düzlük toleransı, soyulma mukavemeti ve çekirdek homojenliği, fabrikasyon panel köşelerinin ne kadar hassas şekilde oluşturulabileceğini ve CNC yönlendirmenin geri dönüş hatlarındaki çekirdek derinliğinin yaklaşık 2/3'ünü kaldırmasından sonra yüzeyin ne kadar iyi pürüzsüz kalacağını belirler.

ACP panellerini belirten giydirme cephe yüklenicileri için, bitmiş panel geometrisi (geri dönüş derinliği, yüz boyutları, köşe yarıçapı, bağlantı elemanı delik düzeni) proje atölye çizimlerine uygun olmalıdır. Bu bağlamda, panelin üretim sonrasındaki düzlüğü (yönlendirme sonrası yay) ve termal döngü altında uzun vadeli boyutsal stabilitesi öncelikli konulardır. Yüksek yoğunluklu mineral çekirdekler kullanan A2 sınıfı levhalar, PE çekirdekli levhalardan daha düşük termal genleşme katsayılarına sahiptir (PE-çekirdek için yaklaşık 21 x 10^-6/K ve mineral A2 için 17 x 10^-6/K), bu da fabrikasyon A2 panellerin hizmet sırasında daha az termal hareket sergilediği anlamına gelir; bu, sıkı bağlantı toleranslarına sahip büyük panel cephe sistemleri için somut bir avantajdır.
